视频应用
视频端口列表
协议类型拉流方式端口说明
httphls7086实时流与回放流共用一个端口
httpshls7096实时流与回放流共用一个端口
httpflv7886实时流
httpsflv7896实时流
rtmprtmp1975实时流回放流共用一个端口
rtsprtsp9100,9320实时流/语音对讲端口：9100,录像回放端口：9320，DHPlayer对接需开通
wswebsocket9100,9320实时流端口：9100,录像回放端口：9320，WSPlayer对接需开通
wsswebsocket9102,9322实时流/语音对讲端口：9102,录像回放端口：9322，WSPlayer对接需开通
设备编码模式查看

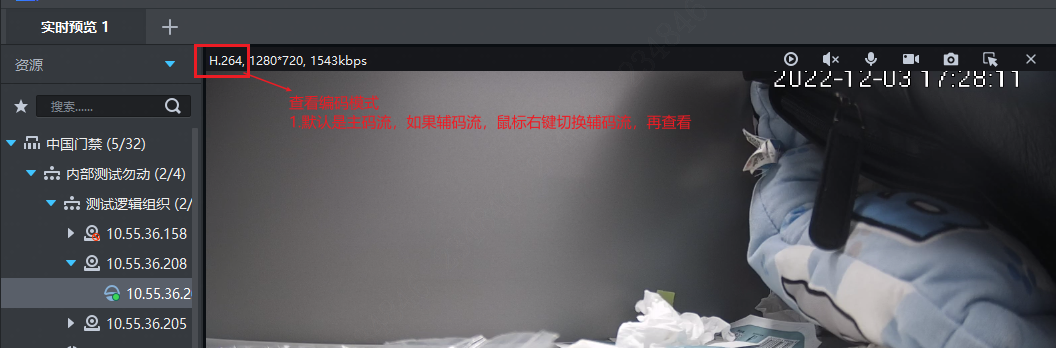

方式1.登录ICC客户端，实时预览功能，如下图

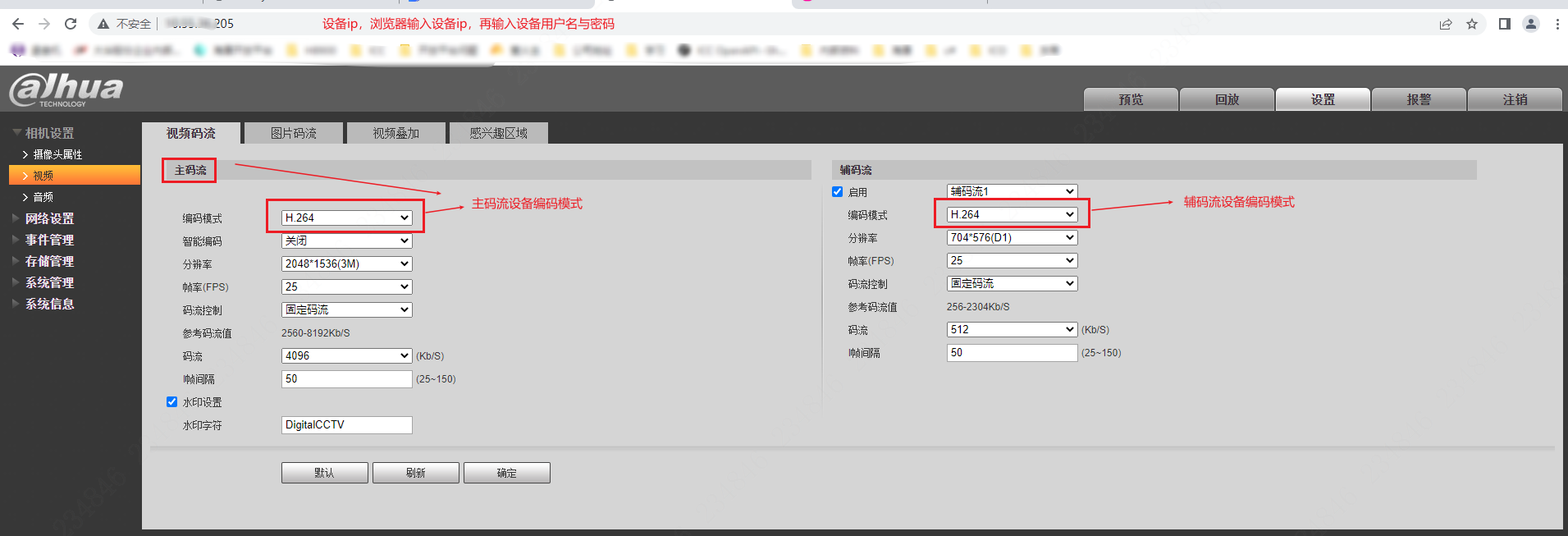

方式2：登录设备web端，以大华设备为例，浏览器输入设备ip，并输入设备用户名密码，如下图所示

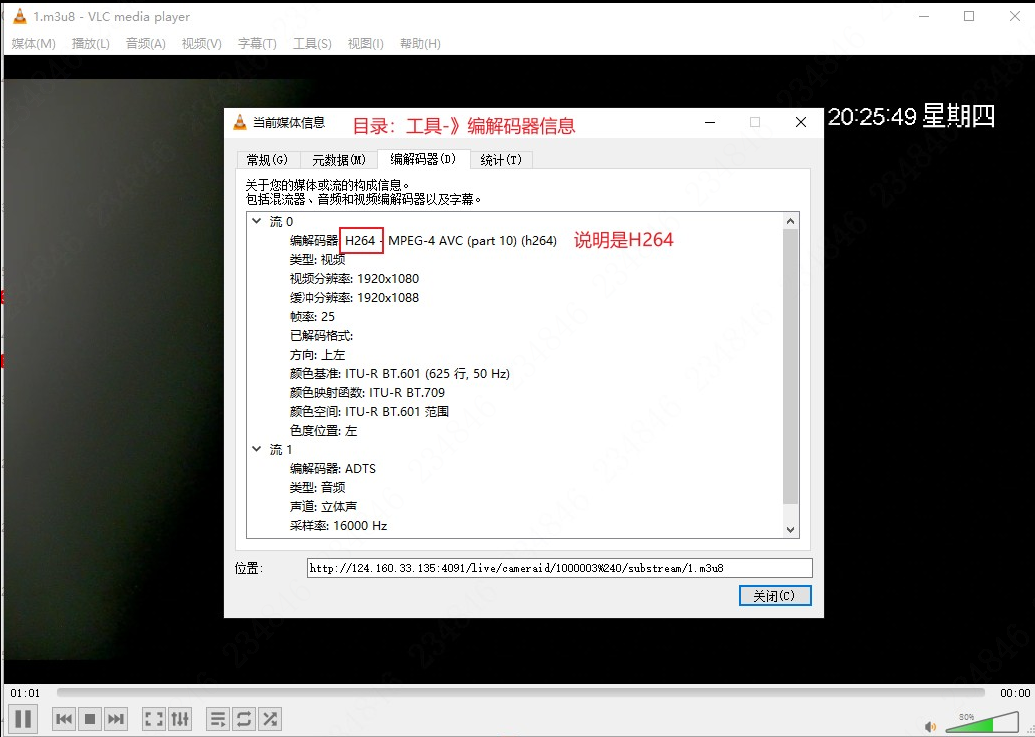

方式3：vlc播放查看流媒体信息，如下图所示



友商设备无法播放尝试配置

第一步：登录ICC服务器后台，编辑PCPS.xml,命令：vim /opt/dss/PCPS/PCPS.xml
第二步：修改标签StreamConvertor由0改为1，vim保存（命令:退出编辑(Esc)，再执行(:wq)保存）
第三步：查看进程，命令：pidof PCPS，如下图



第四步：重启PCPS。杀掉第三步中的进程id，PCPS服务会自动重启，如第三步进程id，命令：kill -9 9730
以上步骤仍无法解决，登录设备将视频类型由复合流改为视频流，保存重启

HLS无法播放排查步骤

1、检查通道是否离线，必须在线才能播放
    例如HLS流地址：http://172.7.2.110:7086/live/cameraid/1000158%2499/substream/1.m3u8?token=1:2cfa8e9b-e6c7-44d1-a676-6ae1cb9971e0
    平台web端 设备管理-》通道tab页 搜索1000158$1$0$99是否在线
2、7086（http）、7096(https)端口必须通
3、5.0.12及以上版本必须拼接token，token有效期2h等；5.0.12之前版本则跳过此步骤；
    5.0.12版本若取消token拼接，参考HLS/FLV/RTMP取消拼接token配置，不拼接token播放hls容易造成安全泄露，请知悉
4、HLS默认不支持友商私有协议接入，推荐通过国标、onvif接入；如需支持请参考友商设备无法播放尝试配置配置
5、设备编码模式推荐H264
    多数在对接场景中web端播放是最多的，浏览器不支持H265
    vlc播放器可播放H265
6、HLS流地址播放是否是404（找不到资源），404解决参考HLS播放资源找不到
    验证404简单方法1：浏览器地址栏输入流地址,报404或网页找不到之类错误，浏览器提示下载文件说明流地址正确
    验证404简单方法2：播放客户端抓包7086，抓包分析
7、https访问需导入安全证书，配置ngnix,参考拉流https配置

HLS播放资源找不到

实时流排查步骤如下：
1、MES服务器配置检查
    打开MESConfig.xml；vi /opt/dss/EIMedia/MESConfig.xml
    修改配置项ProcessRedirect；将ProcessRedirect改为true，保存
    重启MES服务
        查看MES进程：pidof mes
        杀掉MES进程：kill -9 MES 进程


2、MGW服务是否正常启动，9090端口是存在
3、服务器抓包7086、9090、9000包，重点检查9000端口
    根据9000端口与通道编码过滤，查看返回信息是否包含rtsp流地址信息，不包含说明evo-admin服务有问题（一般是级联设备支持的不好），需提供抓包与admin日志给研发分析
录像回放流排查步骤如下：
1、流地址中的begintime与endtime是否存在录像，在客户端上播放这个时段录像是否正常
    比对录像信息是否正确：根据是否是报警录像调查询普通录像信息列表|查询报警录像信息列表
    再根据前一步的录像信息比对HLS流地址中的begintime、endtime、substream、recordType是否一致
        HLS流地址中的begintime与endtime必须在录像信息中的starttime与endtime的闭区间内（录像不支持跨文件播放，需注意）
        substream与流地址是否一致
        recordtype：中心录像：1表示普通录像；2表示报警录像；81表示补录录像；82表示报警预录录像；设备录像固定：0；中心录像可尝试切换1、2、81、82看看是否可以播放
3、服务器抓包7086、9090、9000包，重点检查9000端口
    根据9000端口与通道编码过滤，查看返回信息是否包含rtsp流地址信息，不包含说明evo-admin服务有问题（一般是级联设备支持的不好），需提供抓包与admin日志给研发分析

FLV无法播放排查步骤

1、检查通道是否离线，必须在线才能播放
    例如FLV流地址：http://172.7.2.110:7886/live/cameraid/1000158%2499/substream/1.flv?token=1:2cfa8e9b-e6c7-44d1-a676-6ae1cb9971e0
    平台web端 设备管理-》通道tab页 搜索1000158$1$0$99是否在线
2、7886（http）、7896(https)端口必须通
3、5.0.12及以上版本必须拼接token，token有效期2h等；5.0.12之前版本则跳过此步骤；
    5.0.12版本若取消token拼接，参考HLS/FLV/RTMP取消拼接token配置，不拼接token播放flv容易造成安全泄露，请知悉
4、FLV默认不支持友商私有协议接入，推荐通过国标、onvif接入；如需支持请参考友商设备无法播放尝试配置配置
5、设备编码模式必须H264
6、FLV流地址播放是否是404（找不到资源），404解决参考FLV播放资源找不到
    验证404简单方法1：浏览器地址栏输入流地址,报404或网页找不到之类错误
    验证404简单方法2：播放客户端抓包7086，抓包分析
7、https访问需导入安全证书，配置ngnix,参考拉流https配置

FLV播放资源找不到

实时流排查步骤如下：
1、MGW服务是否正常启动，9090端口是存在
2、服务器抓包7886、9090、9000包，重点检查9000端口
    根据9000端口与通道编码过滤，查看返回信息是否包含rtsp流地址信息，不包含说明evo-admin服务有问题（一般是级联设备支持的不好），需提供抓包与admin日志给研发分析

RTMP无法播放排查步骤

1、检查通道是否离线，必须在线才能播放
    例如RTMP流地址：rtmp://10.35.239.168:1975/live/cameraid=1001337%2426;substream=1;token=1:2cfa8e9b-e6c7-44d1-a676-6ae1cb9971e0
    平台web端 设备管理-》通道tab页 搜索1001337$1$0$26是否在线
2、1975端口必须通
3、5.0.12及以上版本必须拼接token，token有效期2h等；5.0.12之前版本则跳过此步骤；
    5.0.12版本若取消token拼接，参考HLS/FLV/RTMP取消拼接token配置，不拼接token播放flv容易造成安全泄露，请知悉
4、RTMP默认不支持友商私有协议接入，推荐通过国标、onvif接入；如需支持请参考友商设备无法播放尝试配置配置 5、设备编码模式必须H264
6、服务器抓包1975、9090、9000包，重点检查9000端口
    根据9000端口与通道编码过滤，查看返回信息是否包含rtsp流地址信息，不包含说明evo-admin服务有问题（一般是级联设备支持的不好），需提供抓包与admin日志给研发分析
7、录像回放流排查步骤如下：
    7.1、流地址中的begintime与endtime是否存在录像，在客户端上播放这个时段录像是否正常
    7.2、比对录像信息是否正确：根据是否是报警录像调查询普通录像信息列表|查询报警录像信息列表
    7.3、再根据前一步的录像信息比对HLS流地址中的begintime、endtime、substream、recordType必须一致
        HLS流地址中的begintime与endtime必须在录像信息中的starttime与endtime的闭区间内（录像不支持跨文件播放，需注意）
        substream与流地址是否一致
        recordtype：中心录像：1表示普通录像；2表示报警录像；81表示补录录像；82表示报警预录录像；设备录像固定：0；中心录像可尝试切换1、2、81、82看看是否可以播放

HLS/FLV拉流https配置

第一步：第三方提供安全证书，证书格式需ngnix格式；证书参考示例说明
第二步：ssh登录ICC后台，切root用户操作
第三步：同步证书到流媒体服务命令

https地址播放示例说明

WSPlayer拉流wss配置

第一步：第三方提供安全证书，证书格式需ngnix格式；证书参考示例说明
第二步：ssh登录ICC后台，切root用户操作
第三步：同步证书到流媒体服务命令

HLS/FLV/RTMP取消拼接token配置

ICC5.0.12及以上版本才支持修改
HLS/RTMP配置修改
    编辑命令：vi /opt/dss/EIMedia/MESConfig.xml，将SRDEnable标签改为false
    重启MES服务
        查看MES进程：pidof mes
        杀掉MES进程：kill -9 MES 进程


FLV配置修改
    编辑命令：vi /opt/dss/EIFLV/FLVConfig.xml，将SRDEnable标签改为false
    重启FLV服务
        查看FLV进程：pidof flv
        杀掉FLV进程：kill -9 FLV 进程


HLS/FLV播放会黑屏排查步骤

设备编码模式为H265，改成H264、H264B、H264H
切换码流类型
重启设备、MTS、MES服务

IOS无法播放HLS流

打开MESConfig.xml；vi /opt/dss/EIMedia/MESConfig.xml
修改配置项RTPStd；将RTPStd改为false;
修改配置项LHLSEnable；将LHLSEnable改为true;
重启MES服务
    查看MES进程：pidof mes
    杀掉MES进程：kill -9 MES 进程


RTSP无法播放

1、保证客户端正常播放
2、接口方式获取流地址
    2.1 端口9100(实时流)、9320(录像回放)对应端口必须通，用telnet ip 端口命令检测，例如rtsp 实时流拉流：telnet 101.155.26.33 9100
    2.2 rtsp流地址需拼接上"?token=xxx",token为获取流地址接口返回token，非鉴权接口的access_token
    2.3 插件播放运行9090端口流地址时，插件需手动开启支持重定向
    2.4 插件播放运行vue2_Version demo 需要修改demo.vue中的pathList中的redirect配置,重定向配置作为入参送false，重新编译运行
    2.5 VLC不能播放，提示输入用户名密码，流地址后面需加上trackID=0
    2.6 2.5仍不能播放，请设置下VLC播放器：工具-》偏好设置-》输入/编解码器下的live55流传输下RTP over RTSP（TCP）项
3、拼接方式获取流地址
    3.1 9090(MGW)、9100(实时流)、9320(录像回放)端口通，用telnet ip 端口命令检测，例如rtsp 实时流拉流：telnet 101.155.26.33 9100
    3.2 VLC播放是否正常
    3.3 插件播放需拼接"?trackID=701"，
    3.4 内外网拉流需改MTS配置，调整内外网映射加载优先级，默认支持内网，不支持双网卡
        实时流配置
        a.打开MTS.xml：vi /opt/dss/MTS/MTS.xml
        b.修改带有RtspUrlAddr的标签，将外网设置默认加载即外网ip:端口,内网ip:端口
        c.重启MTS服务
        录像回放流配置
        a.打开SS.xml：vi /opt/dss/SS/SS.xml
        b.修改带有RtspUrlAddr的标签，将外网设置默认加载即外网ip:端口,内网ip:端口
        c.重启SS服务

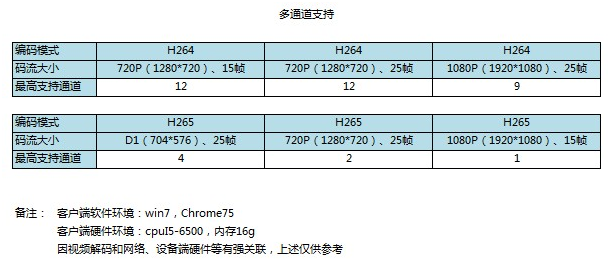

路数支持说明

录像回放接口中的通道编码、ssid diskid 与streamid如何获取

参考API文档-视频应用-录像回放-获取普通/报警录像接口返回报文，根据字段对应即可，无需关心含义

录像回放对接流程

先获取录像信息->根据录像信息调用获取流地址接口(返回录像列表)->客户端播放
录像是不能跨文件播放的，因此需要先获取录像信息
根据录像信息调获取录像回放流地址
用客户端播放流地址,多个流地址处理：监听录像播放结束时间，继续播放下一个

云台控制支持设备类型

球机设备
枪机设备必须勾选云台控制能力级

接口报1001|Failed

客户端鉴权模式需要在headers上添加参数User-Id为1
通道编码是否存在
    1、通道是否真实存在
    2、此鉴权用户是否有此视频通道权限，根据此用户登录ICC平台查看设备管理-》通道tab页
body参数json格式化后试一下：可能入参可能存在看不到的转义符

VLC播放器播放RTSP流提示输入用户名密码

原因：token过期报401错误，排查步骤如下：
1、查看token是否过期：token有效期30秒，token只能使用一次
    token只能使用一次如何理解
    RTSP拼接token播放成功与否，服务会将token清空，第二次将无法使用
2、token与trackID是否拼接：token是必须的，trackID主要看ICC版本
    正确示例：rtsp://10.35.239.81:9100/dss/monitor/param/cameraid=1000018%240%26substream=1?token=170;
    低版本可能需要拼接trackID=0才能播放，可尝试拼接trackID=0，完整地址：rtsp://10.35.239.81:9100/dss/monitor/param/cameraid=1000018%240%26substream=1?token=170&trackID=0;
2、设备接入协议为友商设备私有协议接入，默认不支持，若需支持，请参考友商设备无法播放尝试配置配置

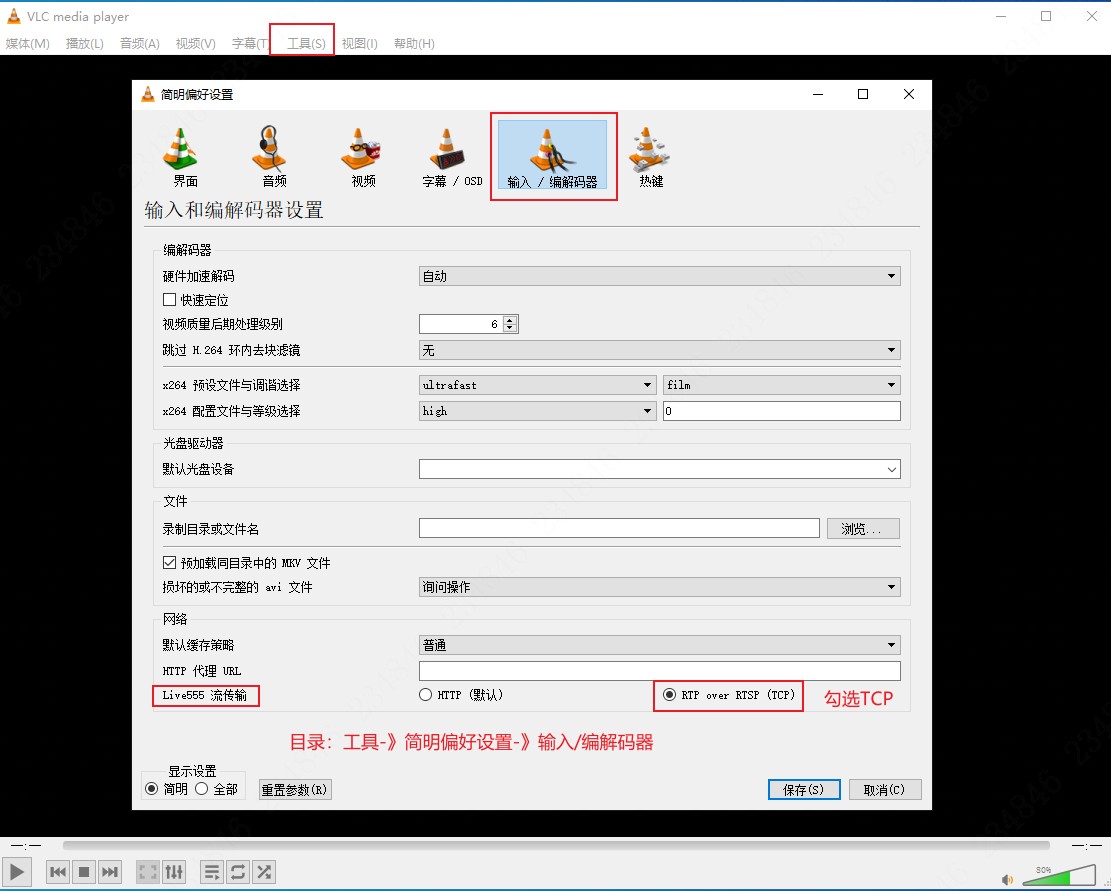

3、若以上配置仍无法解决，请设置下VLC播放器：工具-》偏好设置-》输入/编解码器下的live555流传输下RTP over RTSP项，如下图所示




如何实现录像下载功能

客户在对接录像下载中一般指的是指定某个时间段下载录像（rtsp录像下载），而不是录制视频功能下载（边播边录）
    rtsp录像下载一般建议客户对接dpsdk，目前只有C++语言，目前没有相关API接口，支持需定制
    rtsp录像下载还有另一种方式：前端浏览器页面通过集成大华播放插件实现rtsp录像下载，场景较少，一般很少对接

为什么无插件WSPlayer播放平台可以demo却不行

首先需明确报错原因：wss首次访问不安全，报错：NET::ERR_CERT_COMMON_NAME_INVALID，被播放器拦截导致的
平台web端播放无插件解决方法是ngnix服务做了代理，代理了9102、9322端口，统一用443端口访问

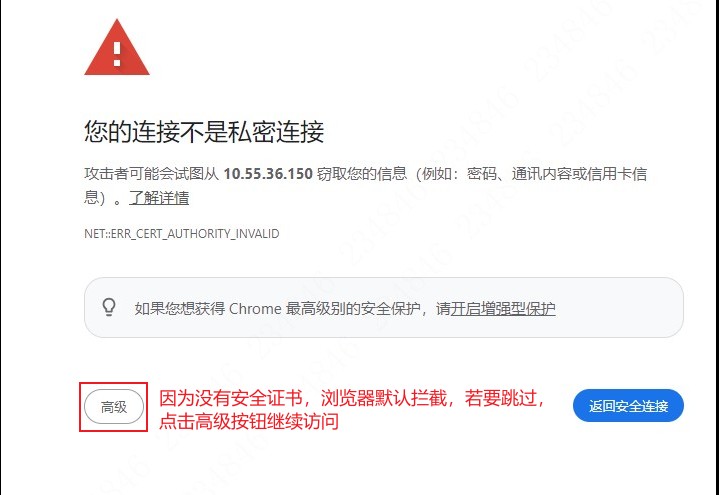

    1、在播放视频之前，首先访问平台web端口，即ngnix443端口，即使浏览器提示不安全，点击继续访问，则说明已经让浏览器信任此ip与端口协议,如下图所示：




    2、信任ip和端口后，wss建立websocket连接时则会安全跳过
三方对接推荐购买证书，直连ICC服务器拉流；并非平台web端播放方式（ngnix代理），不推荐代理方式原因如下：
    原因1、三方提供代理服务器，会占用代理服务器宽带，会影响代理服务器的其他业务
    原因2、如果ICC平台存在分布式，相当于代理服务器要代理多个分布式节点，无法支持ICC转发能力700M的横向扩展，即压力均在代理服务器上，转发能力700M无法扩展
